За дополнительной информацией по монтажной вставке HD-2 просим связаться с нами. |
Монтажные вставки ROMACON, точно соответствующие наружному размеру труб, служат для соединения большинства типов гладких концов жестких труб или для присоединения гладкого конца трубы к фланцевой фасонной части, трубе или запорной арматуре.

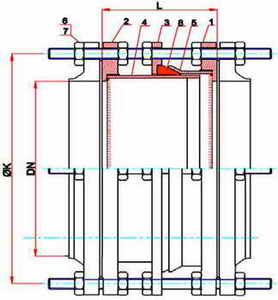

| № | Название | Материал |
| 1 | Фланец№ 1 | St3S-конструкционная сталь |
| 2 | Фланец № 2 | St3S |
| 3 | Кольцо | St3S |
| 4 | Тулейка | St3S |
| 5 | Тулейка | St3S |
| 6 | Шпилька М12 | St3S/Zn5-оцинкованная сталь |
| 7 | Гайка М12 | St3S/Zn5 |
| 8 | Уплотнитель | NBR или EPDM |
| Антикоррозионное покрытие-эпоксидное (цвет RAL 5010) | ||
| DN | Монтажная длина L |
Сфера регуляции | Ф Л А Н Е Ц | Количество двусторонниз болтов | ||
| OК | Количество отверстий NxOd |
Двусторонние болты - М | ||||
| 350 | 240 | ±25 | 460 | 16x22 | M20 | 8 |
| 400 | 240 | ±25 | 515 | 16x26 | M24 | 8 |
| 450 | 260 | ±25 | 565 | 20x26 | M24 | 10 |
| 500 | 270 | ±25 | 620 | 20x26 | M24 | 10 |
| 600 | 270 | ±25 | 725 | 20x30 | M27 | 10 |
| 700 | 270 | ±25 | 840 | 24x30 | M27 | 12 |
| 800 | 300 | ±25 | 950 | 24x33 | M30 | 12 |
| 900 | 300 | ±25 | 1050 | 28x33 | M30 | 14 |
| 1000 | 300 | ±25 | 1160 | 28x36 | M33 | 14 |
| 1200 | 300 | ±25 | 1380 | 32x39 | M36 | 16 |
