DN 50 - DN 300 PN 10/16 Область применения: питьевая вода
-
Материалы:
- Корпус: ВЧШГ (GGG 50)
- Клин: ВЧШГ (GGG 50) обрезиненный
- Покрытие: EPDM/NBR
- Крышка: ВЧШГ (GGG 50)
- Шпиндель: Нержавеющая сталь 1.4021
- Гайка шпинделя: Бронза
- Шток: Нержавеющая сталь
- O-кольцо: EPDM/NBR
- Втулка: РОМ
- Натяжное кольцо: ВЧШГ (GGG 50)
- Зажимное кольцо: Бронза
- Уплотнение: EPDM/NBR
- Защита от коррозии: Эпоксидное покрытие (min 250 микрон)
Размер DN |
Давление PN |
Гидростатический тест давления (бар) |
Допустимое рабочее давление (бар) до 70°C |
|
Корпус |
Седло |
|||
| 50- 300 | 10 |
15 |
10 |
10 |
| 50- 300 | 16 |
24 |
16 |
16 |

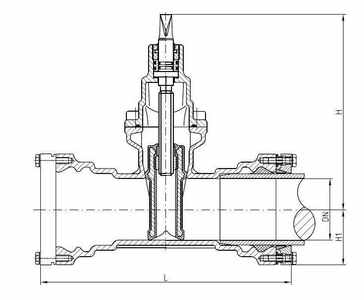

Размер |
Труба Ø |
Размеры |
Вес |
Объем |
||
DN мм |
мм |
L мм |
H1 мм |
H мм |
кг |
м3 |
50 |
63 |
225 |
64 |
230 |
8 |
0,01 |
65 |
75 |
225 |
71 |
240 |
10 |
0,01 |
80 |
75 |
225 |
71 |
240 |
10 |
0,01 |
80 |
90 |
240 |
76 |
280 |
14 |
0,01 |
100 |
110 |
250 |
87 |
330 |
18 |
0,02 |
100 |
125 |
260 |
96 |
330 |
19 |
0,20 |
125 |
125 |
280 |
96 |
390 |
22 |
0,03 |
125 |
140 |
280 |
105 |
390 |
23 |
0,03 |
150 |
160 |
315 |
116 |
460 |
35 |
0,05 |
150 |
180 |
340 |
126 |
460 |
41 |
0,05 |
200 |
200 |
365 |
145 |
550 |
62 |
0,08 |
200 |
225 |
365 |
157 |
550 |
65 |
0,08 |
250 |
250 |
400 |
169 |
660 |
94 |
0,10 |
250 |
280 |
420 |
185 |
660 |
103 |
0,10 |
300 |
315 |
470 |
203 |
760 |
145 |
0,20 |
