![Рукавная задвижка серии 9000 с высоким рабочим давлением](../../images/redvalve/zadv9000_2.gif)
- Конструкция для работы при высоком давлении
- Рукав для работы при высоком давлением уплотнен высокопрочным полиэстером или кевларом и является единственной деталью проточной части
- Корпус с уплотнением
- Корпус выдерживает максимально допустимое рабочее давление
-
Материалы изготовления:
- Корпус выполняется из вязкого материала, стали, нержавеющей стали
- Рукав может быть изготовлен из натурального каучука, Neoprene (неопрен), Hypalon (хайпалон), Chlorbutyl (хлорбутилкаучук), Buna-N, EPDM и Viton
- Шестерня в пропорции 4:1, 8:1, 16:1 или 22:1 привода
- С отверстием и резьбой для стыковки с фланцами стандарта ANSI В 16.5 класс 300; в наличии имеются фланцы ANSI класс 150 или фланцы, соответствующие метрическим стандартам
Рукавная задвижка ручного управления для работы с высоким давлением серии 9000 оснащена фланцевым соединением ANSI класс 300. Уплотненные рукава из высокопрочной стали армированы высокопрочной нейлоновой тканью, полиэстером или кевларом. В наличии несколько конструкций высокопрочных рукавов. Уплотненный рукав перекрывается даже при подаче твердых растворов, и эксплуатационная гибкость рукава предотвращает возможность образования окалины. Рукав перекрывается при помощи двух высокопрочных рычагов. Все рабочие части задвижки изолированы от технологической операции рукава. Сочетание данных технических характеристик с конструкцией уплотненного корпуса, без необходимости специальной упаковки, создает элементарную в управлении, компактную, бесперебойно функционируюшую и простую в обслуживании задвижку.
В наличии имеются несколько приводов с конусной фрикционной передачей для ручного управления в режимах «ВКЛЮЧЕНО»/«ВЫКЛЮЧЕНО».
Для адаптации конструкции с более высоким давлением в рабочем состоянии, как правило, устанавливается задвижка на один размер больше с учетом утолщенного двустенного рукава для работы с высоким давлением.

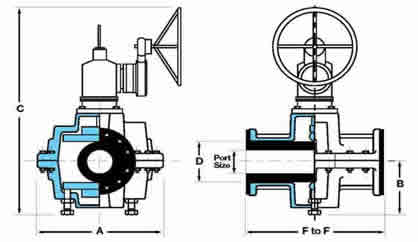

Как показано на чертеже снизу, задвижка с отверстием размером 150 DN соответствует размеру отверстия фланца DN 200. Задвижки серии 9000 также могут быть выполнены с размерами ANSI класса 150, с пневматическим, электрическим и гидравлическим приводом.
Размеры для задвижек серии 9000 для работы при высоком давлении
размер клапана(мм) | рукав полный проход | рукав с двойной стеной | Длина L (мм) |
Ширина W (мм) |
высота | Вес (кг) |
|||
H (мм) |
H1* (мм) |
||||||||
размер прохода P (мм) |
максимальное рабочее давление при 38ºC (бар)** |
размер прохода P (мм)*** |
максимальное рабочее давление при 38ºC> (бар)** |
||||||
25 | 25 | 50 | 12 | 50 | 194 | 300 | 150 | 400 | 33,142 |
50 | 50 | 23 | 25-12 | 50 | 237 | 400 | 200 | 550 | 103,966 |
75 | 75 | 16 | 50 | 50 | 269 | 425 | 225 | 650 | 152,09 |
100 | 100 | 12 | 75 | 50 | 350 | 500 | 275 | 700 | 198,852 |
150 | 150 | 16 | 100 | 50 | 500 | 575 | 325 | 825 | 272,4 |
200 | 200 | 17 | 150 | 50 | 650 | 625 | 375 | 975 | 364,108 |
250 | 250 | 13 | 200 | 50 | 812 | 825 | 500 | 1275 | 491,682 |
300 | 300 | 12 | 250 | 50 | 962 | 1000 | 625 | 1550 | 670,558 |
350 | 350 | 22 | 300 | 50 | 1125 | 1125 | 700 | 1700 | 1066,9 |
400 | 400 | 24 | 350 | 50 | 1275 | 1275 | 775 | 1850 | 1589 |
450 | 450 | 18 | 400 | 50 | 1437 | 1400 | 850 | 2000 | 2270 |
500 | 500 | 16 | 450 | 50 | 1600 | 1550 | 925 | 2175 | 3109,9 |
550 | 550 | 17 | 500 | 50 | 1925 | 1775 | 1000 | 2500 | 5357,2 |
300 | 300 | 10 | 550 | 50 | 2075 | 1925 | 1075 | 2700 | 6810 |
* С гидравлическим цилиндром.
** Доступны более высокие значения рабочего давления.
*** Доступны другие размеры прохода – проконсультируйтесь с нами.
