Рукавная (шланговая) задвижка серия 75

рукавная задвижка 75

Управляемая вручную рукавная задвижка серии 75 является на сегодня мировым лидером продаж. Рукавная задвижка серии 75 представляет собой надежную, простую в эксплуатации, эффективную конструкцию, предназначенную для использования в условиях жидких, с содержанием твердых частиц, абразивных или коррозийных сред. Полнопроходная конструкция рукавной задвижки серии 75 способствует исключению застойных зон или трещин; также в ней отсутствуют седла или опорные конструкции, на которых могут оседать твердые примеси, способные нарушить работу задвижки либо привести его к полной негодности.
Принцип данной конструкции весьма прост и имеет несколько подвижных частей. Два механических рычага открывают и перекрывают упругий рукав. Сердцем этой уникальной задвижки является долговечный гибкий резиновый рукав, армированный высокопрочным тканым материалом. Рукав, являющийся единственной частью задвижки, участвующей в производственном процессе, не нуждается в техническом обслуживании и не требует дорогостоящих экзотических материалов. Работа рукавной задвижки не прекращается, а крутящий момент остается неизменным даже в условиях, когда в течение многих лет она находится в положении «открыто» или «закрыто».
Рукавные задвижки Серии 75 имеют строительную длину, идентичную запорному крану, вентилю, шаровому крану, стандартов ANSI 16.10 до DN 150. Для DN 200, 250, 300 стандартов ANSI 16.10 с коническими рукавами.
Рукавные задвижки Серии 75 обладают превосходными пусковыми характеристиками и могут применяться в качестве регулирующих клапанов ручного управления. Простым поворотом ручного штурвала механики точно отрегулируют позицию задвижки для поддержания постоянной скорости потока. Немногие клапаны ручного управления обладают данным преимуществом регулирования расхода. Нулевая протечка обеспечивается с двух сторон.

  • Рукавная задвижка (шланговая задвижка) не требует специальной установки
  • Строительная длина, идентичная запорному крану, вентилю, шаровому крану, до DN 300
  • Рукав – единственная часть проточной части
  • Индикатор положения, высокопрочный рукав
  • 100 % полнопроходная конструкция
  • Механизм двустороннего плотного сжатия
    Материалы изготовления:
  • Корпус из ВЧШГ или алюминия
  • Рукав может быть изготовлен из натурального каучука, Neoprene (неопрен), Hypalon (хайпалон), Chlorbutyl (хлорбутилкаучука), Buna-N, EPDM и Viton
  • Высокопрочный механизм из углеродистой стали, (шток может быть изготовлен из нержавеющей стали), индикатор положения, латунная втулка, смазываемый фитинг
  • Фланцы соответствуют метрическим размерам или стандартам ANSI класс 125 / 150

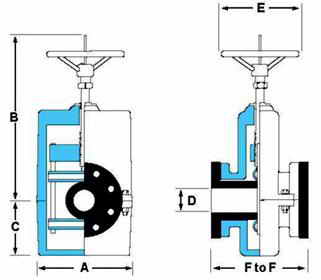

Размеры для рукавной задвижки серии 75

Размер (мм) D* Строительная длина (мм) F-to-F Ширина(мм) A Высота(мм) Диаметр маховика(мм) Рабочее давление ***(бар) Вес задвижки кг
B C E G**
15 140 165 270 76 150 - 10 9
20 140 165 270 76 150 - 10 9
25 140 165 270 76 150 - 10 9
40 165 228 292 92 150 - 10 15,4
50 178 197 378 114 300 - 10 22,7
65 190 247 421 120 300 - 10 28
75 203 241 421 127 300 - 10 36
100 229 273 442 140 300 45 10 38,5
125 254 381 616 197 600 45 10 77
150 267 394 616 200 600 45 10 84,3
200 406 502 864 238 600 45 8 181
250 508 622 936 254 600 45 7 226,5
300 610 889 1016 292 600 45 7 294,5
350 711 940 1054 368 600 45 5 466,6
400 813 1029 1359 394 600 45 3 566,3
450 914 1295 1384 419 600 45 3 634,2
500 1016 1016 1498 432 900 45 3 729,3
600 1219 Информация предоставляется по запросу
750 1524
900 1829
1000 2133
1200 2438

* Возможно изготовление рукавной задвижки большего диаметра, при необходимости просим обращаться к представителю компании.
** С конической передачей в качестве опции.
*** Возможно изготовление рукавных задвижек, рассчитанных на более высокое давление. См. серию 9000.

Серия 75 S

Размер фланцев(мм) Размер отверстия(мм) D Строительная длина(мм) F-to-F Вес задвижки (кг)
200 150 292 149
250 200 330 200
300 250 356 312

Серия 75 HP

Размер фланцев (мм) Размер отверстия(мм)D Строительная длина(мм) F-to-F Давление в рабочем состоянии (бар)
200 150 406 10
250 200 508 10
300 250 610 10
350 300 711 10
400 350 813 10
450 400 914 10
500 450 1016 10

Конструкция предусмотрена для большего давления в рабочем состоянии для задвижек с большим диаметром.

pdfСкачать техническое описание рукавной задвижки серия 75

За дополнительной информацией по рукавным задвижкам серии 75 просим обращаться к нам.
