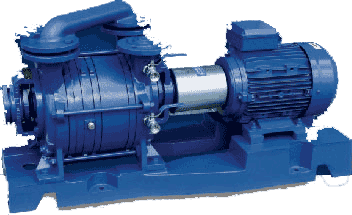

Предназначение

Вакуумные насосы и воздуходувки (компрессоры) служат для всасывания и нагнетания газов и паров при температуре 100°С, заливания циркуляционных насосов и водных домкратов. Вакуумные насосы рекомендуется применять там, где для техпроцесса необходимы газы, не загрязненные маслом, особенно в отраслях: химической, фармацевтической, продовольственной, бумажной и текстильной. В системе циркуляции возможно применение различного рода жидкостей, в зависимости от требований техпроцесса. При условии, что их лпотноеть составляет от 0,7 до 1,8 кг/дмЗ, а вязкость не превышает 80 мм2/сек, и агрессивность жидкости будет соответствовать норме антикоррозионной стойкости материалов, из которых изготовлены детали. Разрешается перекачивание газов, насыщенных паром, содержащим небольшое количество жидкости, до 2% производительности качаемого неразреженного газа. А также газов, в незначительной степени загрязненных стабильными, не разрушающимися частицами, величиной до 0,2 мм. Желательно применение фильтров на отрезке всасывания. Насосы и компрессоры могут приводиться в движение электродвигателями, потребляющими ток с частотой 50 и 60 Гц. Допускается применение другого способа перенесения привода при условии перенесения на вал только крутящего момента. Максимальная температура рабочей жидкости, измеряемая на выходе из вакуумного насоса или воздуходувки, не должна превышать 80°С.

Принцип действия. Конструкция.

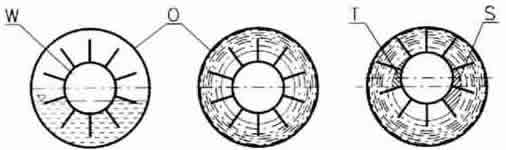

Принцип действия компрессора с вращающимся жидкостным кольцом следующий. В цилиндрическом корпусе „О", частично заполненном жидкостью, находится лопаточный ротор„W" с втулкой большого диаметра. После запуска насоса из-за вращения ротора жидкость приводится в круговое движение и отбрасывается на стенки корпуса, создавая жидкостное кольцо. Если ротор разместить не центрально относительно корпуса, то возле втулки образуется серповидное, свободное отжидкости, пространство, поделенное лопатками ротора на отдельные камеры. Объем камер сначала возрастает, а по прохождении нижнего положения уменьшается. Если в боковых стенах (щитах), являющихся осевыми крышками камер, вырезать отверстие вначале серповидного пространства (всасывающее OKHO„S") И В конце (выталкивающее окно „Т"), то вследствие увеличения объема камеры газ будет в нее всасываться, а затем, из-за ее уменьшения, будет сжиматься и выталкиваться наружу. Так как вместе со сжатым газом через выталкивающее окно будет частично выталкиваться жидкость из кольца, необходимо регулярно пополнять ее запас.

Из принципа действия исходит конструкция компрессоров с вращающимся жидкостным кольцом. Это вращательные, бесклапанные, выталкивающие насосы. Рабочая жидкость, создающая кольцо, доставляется непрерывно и частично удаляется с перекачиваемым газом. Конструкцию насоса составляют неподвижные части, такие как: корпус, называемый дистанционным звеном, управляющие щиты, называемые всасывающим и нагнетательным узлами. А также боковые корпуса, закрывающие насос вместе с подшипниковым корпусом и корпусом уплотнения. Подвижные части: роторы, вал, уплотняющие кольца и подшипники, установленные на валу. Уплотнение вала двустороннее и может быть мягким уплотнением шнуровым или механическим фронтальным.

Воздуходувки не отличаются своей конструкцией от вакуумных одноступенчатых насосов - это обратимые машины. Единственное, они отличаются количеством потребляемой энергии, что было учтено при подборе насосов с приводными двигателями.Отличаются:
• компактной конструкцией
• надежностью
• простотой в обслуживании (рабочее пространство не требует смазки)
• низкими затратами при эксплуатации.

Эксплуатационные требования

• независимо от вида работ, компрессор (вакуумный насос или воздуходувка) должен потреблять соответствующее количество рабочей жидкости. Данные о количестве жидкости поданы в дальнейшей части каталога („Технические данные") и может колебаться в пределах+10%.
• для достижения параметров, поданных в каталогах, температура рабочей жидкости, удаленной из вакуумного насоса, измеренная на отрезке нагнетания, не может быть больше, чем 15 °С (при использовании воды). Если по определенным причинам это невозможно и вода имеет более высокую температуру, наступает снижение производительности. Каталоговый уровень производительности необходимо корректировать, используя коэффициент k=f (t, Ps), в соответствии с диаграммой, содержащейся в каталоге. Пункт работы вакуумного насоса должен находиться выше характеристики.
• принимая во внимание загрязнение трубопроводов и стенок резервуара с рабочей жидкостью (осаждение ржавчины, грязи), необходимо резервуар регулярно очищать. При использовании в качестве рабочей жидкости воды с высоким содержанием кальция необходимо ее смягчать. В противном случае не позднее 6 месяцев после начала использования компрессор необходимо демонтировать и очистить от осадка, либо промыть соответствующими химическими растворами, например, 5%-м водным раствором соляной кислоты, соблюдая особую осторожность.
• в двухступенчатых вакуумных насосах, в случае появления кавитации (щелчков), пункт работы находится ниже кривой характеристики на диаграмме k=f (t, Ps). В этой ситуации необходимо работать с открытым воздушным клапаном„1", либо следует снизить температуру рабочей жидкости. Если явление не исчезает, то дальнейшая эксплуатация запрещена, так какэто может привести к поломке насоса.
