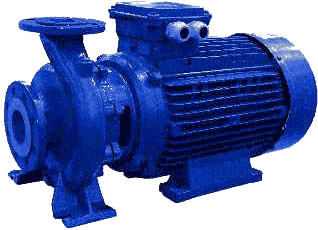

Моноблочные насосы MV Hydro-Vacuum

Моноблочные насосы MV Hydro-Vacuum

ПРЕДНАЗНАЧЕНИЕ

Насосы MV предназначены для перекачки чистых, негорючих и взрывобезопасных жидкостей, без содержания твёрдых и длинноволокнистых частиц. Агрессивность перекачиваемой жидкости должна соответствовать коррозионной устойчивости материалов, применённых для изготовления насоса.

Максимальное рабочее давление: 10 бар,
Температура перекачиваемой жидкости: -15°C 120°C.

    Насос может применяться в сетях:
  • промышленных,
  • водопроводных,
  • ирригационных,
  • противопожарных (гидранты),
  • центрального отопления.

КОНСТРУКЦИЯ

MV - это центробежный, нормально всасывающий, одноступенчатый, горизонтальный насос, в моноблочной системе, в которой ротор насоса и двигателя застроены на общем вале. Насос и двигатель имеют общую подшипниковую систему. Подшипники закрыты с двух сторон, на срок эксплуатации наполнены смазкой.

Из-за скорости вращения двигателя, семья насосов MV делится на два размера:
MVA: 3000 мин-1,
MVB: 1450 мин-1.

Гидравлика: спиральный корпус ( всасывающе - нагнета¬тельный), в котором всасывающий патрубок находится на оси вала насоса, а нагнетательный - радиально к нему перпендику-ларный, корпус имеет размеры корреспондирующие с нормой PN-EN 733. Ротор насоса - центробежный, многолопастный, закрытый, с разгрузочными отверстиями для уравновешения осевого напорана подшипниковую систему.

МАТЕРИАЛ ИЗГОТОВЛЕНИЯ:

  Материал изготовления
1 2 3
Всасывающе-нагнетающий корпус Серый чугун Аустенитная литая сталь Оловянистая бронза
Корпус уплотнения Серый чугун Аустенитная литая сталь Оловянистая бронза
Ротор Серый чугун Аустенитная литая сталь Оловянистая бронза
Вал Нержавеющая сталь Нержавеющая сталь Нержавеющая сталь



Уплотнение вала: механическое, одинарное, торцевое с мешком и центральной пружиной.

    В основном (стандартном) материаловом исполнении:
  • стационарное кольцо: белая керамика,
  • беговое кольцо: графит, ипрегнованный смолой,
  • эластомеры: EPDM,
  • металлические элементы: кислотоустойчивая сталь.

По спецзаказу мы можем подобрать соответствующее уплотнение, ограниченное возможностями установки в камере сальника (в соответствии с EN 12756) и другие материаловые изготовления скользящей пары уплотнения.

Двигатель: асинхронный клеточный с наружным охлаждением.
Степень защиты: IP55,
Класс изоляции: F,
Напряжение питания: 220V-240B (до 2,20 кВт) и 380В-415В / 660В-720В,
Частота питания: f=50 Гц

Возможные рабочие положения насосного агрегата

рабочие положения моноблочного насоса
