Гидрофорные установки - это станции, в которых параллельно установлено несколько насосных агрегатов, которые предназначены для перекачки воды, повышения давления в водопроводных сетях, компенсации гидравлических потерь, связанных с характеристикой питаемого трубопровода.

Основные области применения:
• водопроводные сети, t станции водоподготовки,
• насосные станции в многоэтажных жилых зданиях, индивидуальных домах и их группах,
• насосные станции в общественных зданиях (гостиницы, школы, больницы...),
• питание противопожарных гидрантовых систем,
• промышленные водяные сети (системы охлаждения и технологической воды),
• ирригационные системы.

Насосные установки предназначены для перекачки питьевой или чистой хозяйственной воды, температура которой не превышает 70°C, без твёрдых включений. Максимальное рабочее давление установки: 10 бар.

Конструкция

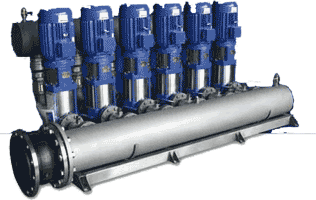

Гидрофорные установки - это система нескольких насосов, обычно одинакового размера, соединенных параллельно при помощи обратной и отсекающей арматуры с приточным и нагнетающим коллекторами. Насосы установлены на несущей конструкции из стальных профилей. Несущая конструкция оснащена виброизоляторами, что позволяет смонтировать установку на полу насосной станции.

Насосные агрегаты

В гидрофорных установках типа ZH установлены насосные агрегаты, изготавливаемые исключительно в Hydro-Vacuum S.A.

Несущая конструкция

Сварная конструкция, сделанная из стальных профилей, которые осажены на виброизоляторах, что позволяет регулировать высоту примерно на 20 мм, а также установить оборудование в соответствии с уровнем.

Коллекторы

Коллекторы соединяют отдельные насосы установки со всасывающе-приточной и нагнетающей стороны. Представляют собой сварную конструкцию из труб и нормализованных фланцев. Односторонние коллекторы заканчиваются соответствующими метало резиновыми компенсаторами и фланцами-заглушками. На коллекторах находятся присоединительные штуцера, позволяющие установить измерительную и защитную аппаратуру (трансформаторы давления, манометры, регуляторы давления, выключатели давления LCA). В каждом случае система коллекторов и их диаметры могут быть подобраны в соответствии с индивидуальными требованиями.

Арматура

Каждый агрегат в установке ZH оснащён отсекающей арматурой со своей всасывающе приточной и нагнетательной стороны, которая позволяет, в случае необходимости, отсечь данный насос без прерывания работы всей установки. С нагнетательной стороны каждого насоса установлен обратный клапан.

Конструкторское решение установки

Из-за необходимости выполнения различных функциональных требований и условий установки гидрофорные установки предлагаются в широкой гамме комбинаций конструкторских решений, которые обозначаются четырёхзначным кодом.
Горизонтальные рамы установок сконструированы так, чтобы была возможна любая установка шкафа управления. Вертикальная рама шкафа управления имеет индивидуальную вспомогательную раму, которая с одной стороны опирается не несущую конструкцию насосов, а со второй - на дополнительные виброизоляторы.
