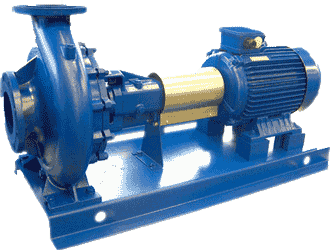

![Центробежные одноступенчатые насосы NHV Hydro-Vacuum](../../images/hydro/nasos_centro_nhv2.png)
ПРИМЕНЕНИЕ
Центробежные насосы NHV предназначены для перекачивания чистых жидкостей или жидкостей со следовыми загрязнениями с низкой степенью вязкости.
-
НАСОСЫ NHV НАХОДЯТ ПРИМЕНЕНИЕ В:
- системах водоснабжения и водопроводных системах
- системах водоподготовки и водоочистки
- климатизационных системах
- целлюлозной промышленности
- химической и нефтехимической промышленности
- противопожарных установках
- электростанциях
Основные технические данные
Всасывающий патрубок DN 50 ... DN 300 мм
Напорный патрубок DN 32 ... DN 250 мм
Производительность до 1700 м3/ч
Высота подъема до 100 м
Скорость 1500, 3000 обр/мин.
Температура перекачиваемой
жидкости от -15°C до +120°C
Рабочее давление 10 бар (16 бар)
Насосы NHV это одноступенчатые, центробежные, нормальновсасывающие лопастые насосы с горизонтальной осью вала. Основные размеры и параметры соответствуют стандартом EN 733. Всасывающий патрубок и напорный патрубок соответствуют стандартом ISO 7005-2/PN 16. В связи с применением специальной модульной системы вся подшипниковая система вместе с ротором и корпусом может разбираться без необходимости демонтажа всей установки. Все роторы статически и динамически сбалансированы соответственно стандартом ISO 1940 класс 6.3. Нагрузка на ось балансируется через применение системы колец и балансирующих отверстий.
Материальные исполнения
Часть насоса | Материальные исполнения (d) | ||||||
A | B | C | D | E | F | G | |
Корпус насоса | Серый чугун | Серый чугун | Оловянистая бронза | Кислотостойкая литая сталь 316 | сфероидизованный Чугун | Углеродистая литая сталь | Нержавеющая литая сталь 304 |
Корпус уплотнения | Серый чугун | Серый чугун | Оловянистая бронза | Кислотостойкая литая сталь 316 | сфероидизованный Чугун | Углеродистая литая сталь | Нержавеющая литая сталь 304 |
рабочее колесо | Серый чугун | Бронза | Оловянистая бронза | Кислотостойкая литая сталь 316 | Бронза | Бронза | Нержавеющая литая сталь 304 |
Вал | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Кислотостойкая литая сталь 316 | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь |
Подшипниковый корпус | Серый чугун | Серый чугун | Серый чугун | Серый чугун | Серый чугун | Серый чугун | Серый чугун |
Конструктивные исполнения
- „е" = 1 - для жидкостей температурой до +105°C
- „е" = 2 - для жидкостей температурой до +140°С
- „е1 е1" = 1 - шнуровое уплотнение промываемое перекачиваемой жидкостью
- „е1 е1" = 2 - шнуровое уплотнение промываемое внешней жидкостью
- „е1 е1" = 3 - шнуровое уплотнение охлаждаемое внешней жидкостью
- „е1 е1" = 4 - шнуровое уплотнение промываемое перекачиваемой жидкостью со щелевым уплотнением и защитной муфтой
- „е1 е1" = 5 - шнуровое уплотнение промываемое внешней жидкостью со щелевым уплотнением и защитной муфтой
- „е1 е1" = 6 - шнуровое уплотнение охлаждаемое внешней жидкостью со щелевым уплотнением и защитной муфтой
- „е1 е1" = 10 - 12 - одинарное механическое уплотнение
- „е1 е1" = 13 - двойное механическое уплотнение
- „е1 е1" = 20 - 22 - одинарное механическое уплотнение, ротор со щелевым уплотнением
- „е1 е1" = 23 - двойное механическое уплотнение, ротор со щелевым уплотнением
- „е1 е1" = 30 - компактное механическое уплотнение
- „е1 е1" = 31 - компактное механическое уплотнение, ротор со щелевым
- „е2" = 0 - закрытый шарикоподшипник
- „е2" = 1 - шарикоподшипник, камера заполненная маслом + показатель уровня масла
- „е2" = 2 - закрытый двухрядный радиально-упорный шарикоподшипник
- „е2" = 3 - двухрядный радиально-упорный шарикоподшипник, камера заполненная маслом + показатель уровня масла
