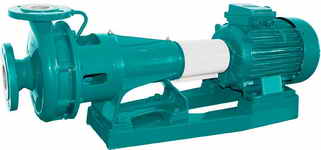

Насосы центробежно-вихревые КС (KS)
Применение
Насосы центробежно-вихревые тип КС (KS) служат для перекачивания некоторых кислот, щелочей, углеводородов и других химически агрессивных жидкостей с показателем концентрации водородных ионов pH>3,5. Насосами типа КС можно перекачивать жидкюсти плотностью до 1900кг/м3 и вязкостью до 200мм/сек. Температура перекачиваемой жидкости не может превышать 120°C В перекачиваемой жидкой среде допускается наличие твердых частиц размером зерен до 1 мм, в количестве 50г/дм3 жидкости. Давление, показываемое манометром на выходе из насоса не должно превышать 2,5 МПа.
Основные технические показатели
Производительность макс. 72 м3/час
Высота подъёма макс. 55 м.
Число оборотов в минуту 1450 об/мин (50Гц) и 1800 об/мин (60Гц),
2900 об/мин (50Гц) и 3600 об/мин (60Гц)
Температура до 120 °С
Уплотнение вала шнуром или уплотнение торцевое
Насосы центробежно-вихревые моноблочные типа КСМ (KSM)
Применение
Насосами типа КСМ можно перекачивать жидкости плотностью до 1900кг/м3 и вязкостью до 200мм2/сек. Температура перекачиваемой жикости не может превышать 70°C. В перекачиваемой жидкой среде допускается наличие твердых частиц размером зерен до 1 мм, в количестве 50г/дм3 жидкости. Давление, показываемое манометром на выходе из насоса не должно превышать 2,5 МПа.
Основные технические показатели
Производительность макс. 72 м3/час
Высота подъёма макс. 55 м.
Число оборотов в минуту 1450 об/мин (50Гц) и 1800 об/мин (60Гц),
2900 об/мин (50Гц) и 3600 об/мин (60Гц)
Температура до 70 °С
Уплотнение вала уплотнение торцевое
Материалы в производстве насосов типа КС и КСМ
Материалы, используемые при производстве насосов типа КС и КСМ
| Деталь насоса | Исполнение (материалы) "d" | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Корпус насоса | серый чугун | специальный чугун | бронза оловянная | Углеродистая литая сталь | Кислотоустойчивая литая сталь |
| Корпус подшипниковый | серый чугун | серый чугун | серый чугун | серый чугун | серый чугун |
| Лопатки | специальный чугун | специальный чугун | бронза оловянная | Углеродистая литая сталь | Кислотоустойчивая литая сталь |
| Вал | сталь углеродистая | сталь нержавеющая | сталь нержавеющая | сталь нержавеющая | сталь нержавеющая |
| Муфта дроссельная * | специальный чугун | специальный чугун | сталь нержавеющая | сталь нержавеющая | сталь нержавеющая |
| Уплотнения вала | шнуром мягкое** механическое*** | ||||
*) насосы KSM не имеют сальниковой втулки
**) насосы KSM имеют только механическое уплотнение
***) выбор уплотнения зависит от перекачиваемой жидкости
